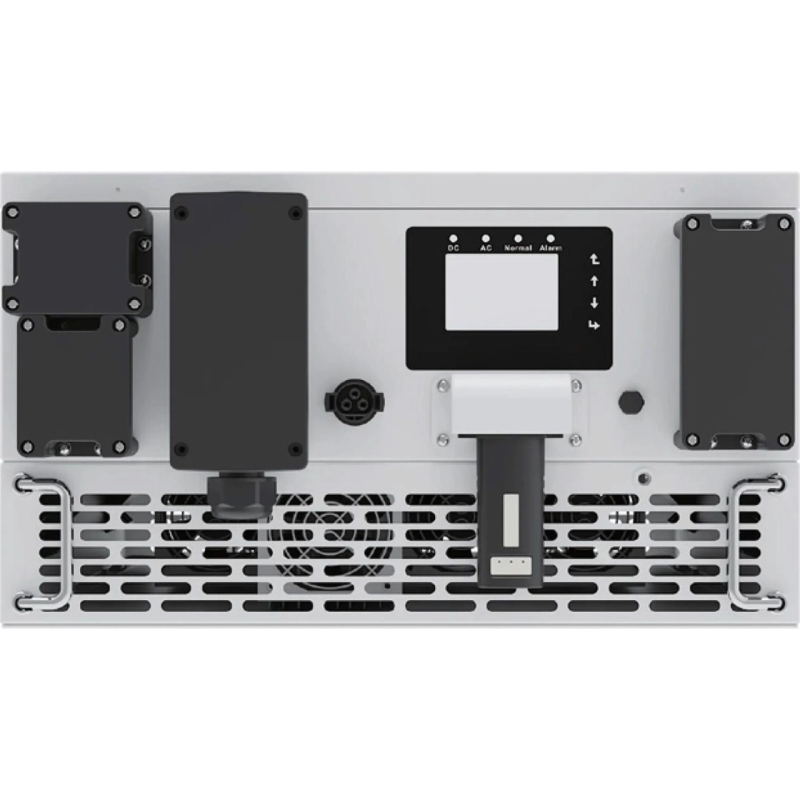

Deye SUN-100K-PCSL01HP3 WiFi

Deye SUN-100K-PCSL01HP3 WiFi - потужний трифазний високовольтний PCS-модуль номінальною потужністю 100 кВт, призначений для комерційних і промислових систем накопичення енергії C&I ESS. Обладнання працює з високовольтними літій-іонними акумуляторними батареями в діапазоні 630-1000 В та забезпечує двонаправлений обмін енергією між акумуляторною системою, електричною мережею та навантаженням.

Модель розрахована на великі енергетичні об'єкти, де звичайної побутової системи резервного живлення недостатньо. Deye SUN-100K-PCSL01HP3 може використовуватися у складі промислових сонячних електростанцій, систем накопичення енергії, мікромереж та комплексів резервного електропостачання. Модульна архітектура дозволяє масштабувати систему відповідно до потреб об'єкта, включаючи конфігурації мегаватного класу.

Основні характеристики Deye SUN-100K-PCSL01HP3

PCS має номінальну активну потужність 100 кВт і максимальну повну потужність 110 кВА. Трифазне виконання розраховане на роботу з мережами 220/380 або 230/400 В при частоті 50/60 Гц. Коефіцієнт потужності може регулюватися в діапазоні від -1 до +1, що забезпечує гнучкість під час налаштування енергетичної системи.

• модель - Deye SUN-100K-PCSL01HP3;
• тип - високовольтний PCS-модуль;
• номінальна активна потужність - 100 кВт;
• максимальна повна потужність - 110 кВА;
• кількість фаз - 3;
• номінальна напруга AC - 220/380 В або 230/400 В;
• частота - 50/60 Гц;
• коефіцієнт потужності - від -1 до +1;
• тип акумуляторів - літій-іонні;
• діапазон напруги АКБ - 630-1000 В;
• максимальний струм заряду - 175 А;
• максимальний струм розряду - 175 А;
• кількість батарейних входів - 1;
• автоматична адаптація заряджання до BMS;
• максимальний ККД - 98,5%;
• євроефективність - 97,8%;
• THDi - менше 3%;
• інтерфейси - WiFi, RS485, CAN, Meter;
• ступінь захисту - IP65.

Головне призначення Deye SUN-100K-PCSL01HP3 - робота в складі високовольтної системи накопичення енергії. Модуль взаємодіє з літій-іонними акумуляторами в широкому діапазоні напруги 630-1000 В, перетворюючи енергію між постійним та змінним струмом.

Максимальний струм заряду становить 175 А, а максимальний струм розряду - 175 А. Така конфігурація дозволяє використовувати PCS для потужних акумуляторних систем, де потрібні значні обсяги накопичення та швидкий обмін енергією між батареєю і навантаженням.

Під час роботи з літій-іонними акумуляторами передбачена автоматична адаптація до BMS. Система керування батареєю передає необхідні параметри, а PCS враховує їх під час процесів заряджання та розряджання. Це спрощує інтеграцію акумуляторних модулів у комплексну систему ESS.

Особливість: це PCS, а не звичайний PV-інвертор

Deye SUN-100K-PCSL01HP3 варто розглядати саме як Power Conversion System - силовий модуль перетворення енергії. На відміну від класичного сонячного інвертора, він не призначений для прямого підключення сонячних панелей через власні MPPT-трекери.

У комплексній C&I ESS архітектурі сонячна генерація підключається через окремий MPPT-модуль. Він оптимізує роботу фотоелектричних панелей та передає постійний струм у високовольтну частину системи. PCS відповідає за подальше перетворення енергії, заряджання та розряджання акумуляторів, взаємодію з AC-мережею і живлення навантаження.

Такий модульний підхід дозволяє розділити функції PV-генерації, накопичення та перетворення електроенергії, що особливо зручно під час проєктування великих промислових енергетичних систем.

Підтримка сонячної генерації та C&I ESS

Deye SUN-100K-PCSL01HP3 може працювати у складі комплексної сонячної електростанції з накопиченням енергії. У такій конфігурації сонячні панелі підключаються через MPPT-модулі, акумуляторна частина формується на базі високовольтних батарей, а PCS забезпечує перетворення та розподіл енергії.

Надлишок сонячної генерації можна спрямовувати на заряджання акумуляторів, а накопичену енергію використовувати у періоди низької генерації або підвищеного споживання. Така схема дозволяє підвищити рівень власного використання сонячної електроенергії та зменшити залежність підприємства від зовнішньої мережі.

Zero Export та Time-of-Use

Вбудовані функції керування енергією дозволяють реалізувати режими Zero Export та Time-of-Use. Функція нульового експорту дає змогу обмежувати передачу електроенергії в зовнішню мережу відповідно до заданих параметрів системи.

Режим Time-of-Use орієнтований на роботу з різними часовими тарифами. Акумулятор може заряджатися або розряджатися відповідно до заданого розкладу, що дозволяє використовувати накопичену енергію у періоди, коли електроенергія має вищу вартість.

Завдяки інтегрованим функціям керування для реалізації таких сценаріїв не обов'язково використовувати окремий EMS у кожній конфігурації. Це спрощує структуру системи та зменшує кількість додаткових компонентів.

Масштабування до 2 МВт

Однією з важливих переваг Deye SUN-100K-PCSL01HP3 є можливість паралельної роботи. До 20 PCS-модулів можуть об'єднуватися в одну систему, що дозволяє масштабувати загальну потужність до 2 МВт.

Модульна структура особливо корисна для підприємств, які планують поступово збільшувати енергетичну систему. Замість використання одного великого силового модуля можна формувати систему з декількох однакових PCS, розподіляючи потужність і спрощуючи подальше розширення.

Таке рішення підходить для великих виробничих підприємств, логістичних центрів, торгових комплексів, дата-центрів та інших об'єктів із значним і змінним енергоспоживанням.

Висока ефективність перетворення

Максимальний ККД Deye SUN-100K-PCSL01HP3 досягає 98,5%, а євроефективність становить 97,8%. Для системи потужністю 100 кВт ефективність перетворення має безпосередній вплив на кількість енергії, яка фактично надходить до навантаження або акумуляторної системи.

Крім того, PCS підтримує роботу з коефіцієнтом потужності від -1 до +1, а коефіцієнт гармонійних спотворень струму THDi становить менше 3%. Це важливо для інтеграції потужного перетворювального обладнання в промислову електромережу.

Моніторинг та комунікація через WiFi

Версія Deye SUN-100K-PCSL01HP3 WiFi підтримує бездротовий зв'язок, що спрощує контроль параметрів енергетичної системи. Також передбачені інтерфейси RS485, CAN та Meter для взаємодії з акумуляторними батареями, лічильниками, системою керування та іншими компонентами ESS.

Кольоровий сенсорний дисплей забезпечує локальний доступ до основних параметрів обладнання. Залежно від конфігурації системи частину налаштувань можна контролювати дистанційно через відповідну систему моніторингу.

Для комерційних та промислових об'єктів віддалений контроль має особливе значення. Оператор може отримувати інформацію про роботу системи без постійного фізичного доступу до обладнання, контролювати енергетичні потоки та оперативно реагувати на зміни режиму роботи.

Захист та конструктивні особливості

PCS-модуль має ступінь захисту корпусу IP65, що дозволяє використовувати його в енергетичних системах з відповідними умовами встановлення. Обладнання розраховане на роботу в широкому температурному діапазоні від -40 до +60 °C з урахуванням передбачених виробником умов експлуатації.

• захист від перевантаження;
• захист від короткого замикання;
• захист від перенапруги;
• контроль температури;
• захист DC та AC частини;
• контроль параметрів акумуляторної системи;
• захист від роботи в острівному режимі;
• ступінь захисту корпусу IP65.

Потужність 100 кВт і можливість роботи з високовольтними акумуляторами роблять цей PCS придатним для енергетичних систем із великим споживанням та потребою в накопиченні електроенергії.

• промислові підприємства та виробничі комплекси;
• комерційні сонячні електростанції;
• логістичні центри та складські комплекси;
• торговельні та бізнес-центри;
• агропромислові підприємства;
• дата-центри та об'єкти критичної інфраструктури;
• мікромережі;
• автономні та резервні енергосистеми;
• системи накопичення енергії C&I ESS;
• гібридні енергетичні комплекси;
• сонячні електростанції з акумуляторним накопиченням;
• об'єкти з великим або нерівномірним енергоспоживанням.

• 100 кВт номінальної активної потужності.
• 110 кВА максимальної повної потужності.
• Високовольтний акумуляторний діапазон 630-1000 В.
• Максимальний струм заряду та розряду 175 А.
• Автоматична адаптація до BMS.
• ККД до 98,5%.
• Євроефективність 97,8%.
• Підтримка Zero Export та Time-of-Use.
• Паралельне підключення до 20 PCS-модулів.
• Можливість масштабування системи до 2 МВт.
• WiFi, RS485, CAN та Meter для комунікації.
• Кольоровий дисплей для локального керування.
• THDi менше 3%.
• Ступінь захисту IP65.

Deye SUN-100K-PCSL01HP3 як основа промислової ESS

Deye SUN-100K-PCSL01HP3 WiFi варто розглядати як силову основу масштабованої системи накопичення енергії, а не просто як стандартний сонячний інвертор. Потужність 100 кВт, високовольтна батарейна частина 630-1000 В, струм заряду та розряду до 175 А і можливість паралельного об'єднання декількох PCS дозволяють створювати системи відповідного масштабу для бізнесу та промисловості.

У поєднанні з MPPT-модулями, акумуляторними батареями та системою керування Deye SUN-100K-PCSL01HP3 може стати центральним елементом C&I ESS. Він забезпечує двонаправлений потік енергії між акумулятором та AC-стороною, підтримує різні режими роботи і дозволяє ефективніше керувати накопиченою електроенергією.

Модель буде особливо доречною для проєктів, де потрібні висока потужність, високовольтне накопичення, віддалений моніторинг, нульовий експорт, робота за часовими тарифами та можливість подальшого збільшення потужності. Deye SUN-100K-PCSL01HP3 WiFi поєднує функціональність PCS, гнучке масштабування та комунікаційні можливості, необхідні для сучасних комерційних і промислових енергетичних систем.
