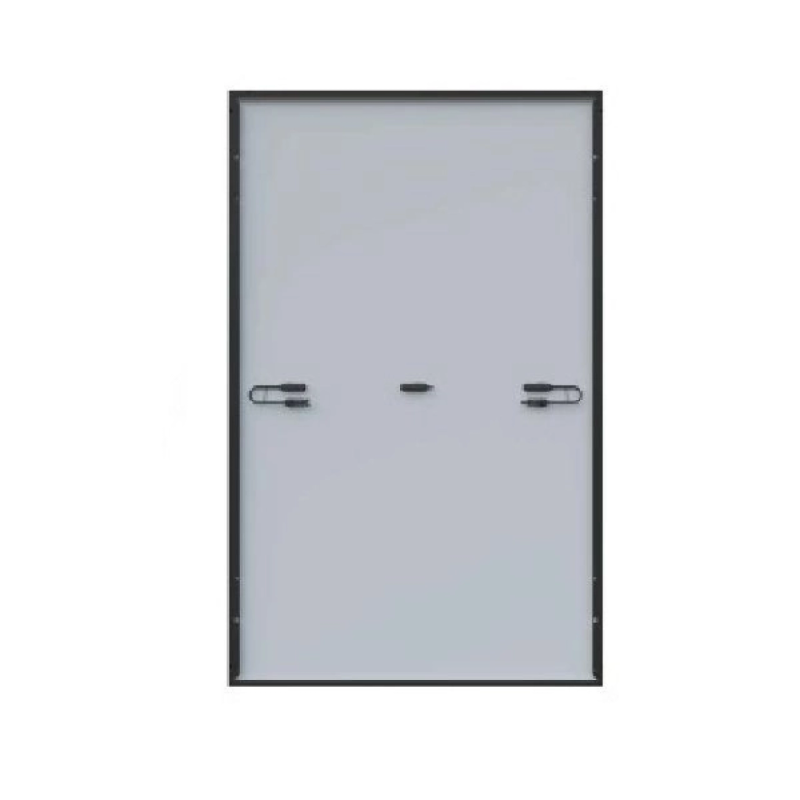

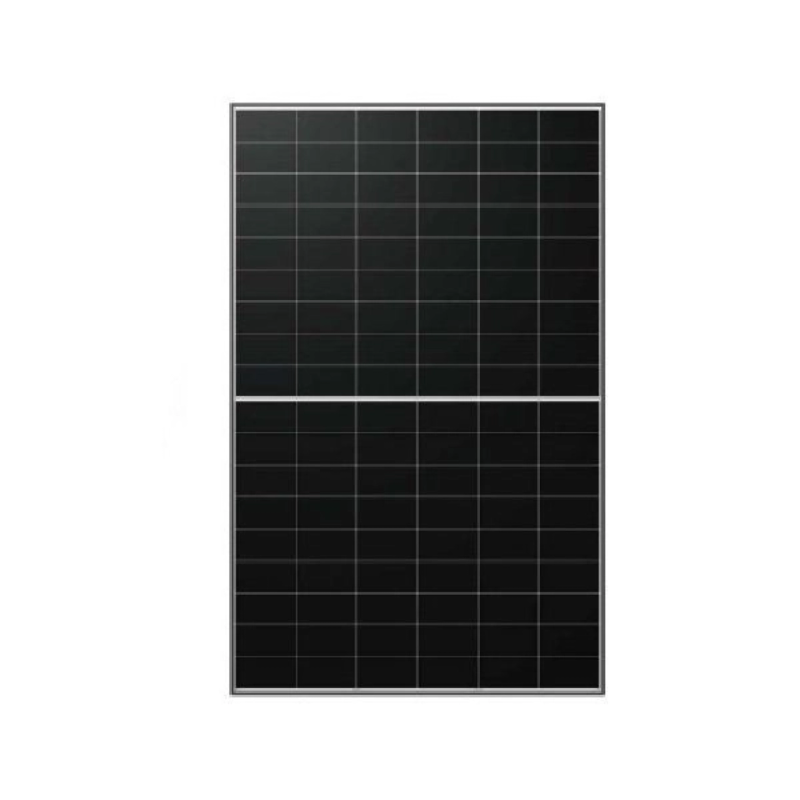

Сонячна панель LONGi Solar Hi-MO X10 Explorer LR7-54HVH-485M 485 Вт - монокристалічний фотоелектричний модуль для створення домашніх, комерційних, промислових та автономних сонячних електростанцій. Панель має номінальну потужність 485 Вт, ККД до 23,8% і оснащена 108 сонячними комірками у конфігурації 6×18. Поєднання високої потужності, компактних для свого класу габаритів і сучасної технології осередків дозволяє отримувати значну генерацію електроенергії з доступної площі монтажу.
Модель LR7-54HVH-485M належить до серії Hi-MO X10 Explorer та розрахована на використання у сучасних фотоелектричних системах. Панель можна застосовувати для дахових і наземних СЕС, резервного електроживлення будинку або підприємства, автономних енергосистем та проєктів із накопиченням електроенергії.
Основні характеристики LONGi LR7-54HVH-485M
- модель - LR7-54HVH-485M;
- серія - Hi-MO X10 Explorer;
- номінальна потужність - 485 Вт;
- тип - монокристалічна сонячна панель;
- кількість комірок - 108 (6×18);
- ККД модуля - 23,8%;
- напруга при максимальній потужності Vmp - 33,40 В;
- струм при максимальній потужності Imp - 14,53 А;
- напруга холостого ходу Voc - 40,40 В;
- струм короткого замикання Isc - 15,23 А;
- потужність при NOCT - 369 Вт;
- максимальна системна напруга - 1500 В DC;
- максимальний струм запобіжника - 25 А;
- робоча температура - від -40 до +85 °C;
- температурний коефіцієнт Pmax - -0,26%/°C;
- розподільна коробка - IP68;
- роз'єм - MC4;
- кабель - 4 мм²;
- габарити - 1800×1134×30 мм;
- вага - 21,6 кг.
485 Вт потужності та ККД 23,8% Одна з головних переваг LONGi LR7-54HVH-485M - поєднання потужності 485 Вт із ККД 23,8%. Для власника сонячної електростанції це означає можливість отримати значну встановлену потужність навіть за обмеженої площі даху або наземної конструкції.
Висока потужність одного модуля також дозволяє зменшити кількість панелей, необхідних для формування сонячного поля заданої потужності. Це може впливати на кількість монтажних елементів, з'єднань і кабельних ліній, а також спростити компонування фотоелектричної системи.
За стандартних умов STC панель видає 485 Вт. За умов NOCT, які ближчі до реальної експлуатації сонячного модуля, номінальна потужність становить 369 Вт. Фактичне вироблення електроенергії залежить від інтенсивності сонячного випромінювання, температури, орієнтації панелі, кута нахилу, затінення, забруднення та інших умов.
Технологія Hi-MO X10 Explorer
LONGi Solar Hi-MO X10 Explorer LR7-54HVH-485M створена з використанням сучасної технології фотоелектричних комірок HPBC. Конструкція модуля оптимізована для ефективного використання поверхні сонячної панелі та отримання високої питомої потужності.
108 комірок розташовані у конфігурації 6×18. Такий формат дозволяє поєднати високу номінальну потужність із розмірами 1800×1134 мм. Для монтажника це важливо при проєктуванні дахової СЕС, коли кожен квадратний метр доступної площі має значення.
Електричні параметри для підбору інвертора
При проєктуванні сонячної електростанції необхідно враховувати не тільки потужність панелі, а й її робочу напругу та струм. Для LONGi LR7-54HVH-485M напруга при максимальній потужності становить 33,40 В, а робочий струм - 14,53 А.
Напруга холостого ходу дорівнює 40,40 В, струм короткого замикання - 15,23 А. Ці параметри необхідно враховувати при формуванні послідовних стрингів і виборі сонячного інвертора. Максимальна системна напруга становить 1500 В DC, тому конфігурація масиву повинна відповідати допустимим параметрам усіх компонентів системи.
При підключенні декількох панелей послідовно збільшується напруга стринга, тоді як паралельне з'єднання збільшує струм. Кількість модулів у стрингу потрібно визначати з урахуванням діапазону MPPT інвертора, максимально допустимої напруги та температурного коефіцієнта панелі.
Стабільна робота при різних температурах
Сонячна панель працює просто неба, тому температурні характеристики мають безпосереднє значення для реальної генерації. LONGi LR7-54HVH-485M розрахована на експлуатацію в широкому діапазоні температур від -40 до +85 °C.
Температурний коефіцієнт максимальної потужності становить -0,26%/°C. Оскільки сонячні модулі під час роботи нагріваються, цей показник важливо враховувати при оцінці продуктивності СЕС у спекотну погоду. Водночас низький температурний коефіцієнт допомагає обмежити падіння потужності при підвищенні температури комірок.
Міцна конструкція для зовнішнього монтажу
LONGi LR7-54HVH-485M має загартоване скло товщиною 3,2 мм, анодовану алюмінієву раму та розподільну коробку зі ступенем захисту IP68. Загальна товщина модуля становить 30 мм, а вага - 21,6 кг.
Конструкція розрахована на експлуатацію під відкритим небом і враховує вплив вітру, снігу, перепадів температури та опадів. Максимальне статичне навантаження з лицьового боку становить 5400 Па, зі зворотного - 2400 Па. Це дає достатній запас для використання панелі у різних монтажних конфігураціях за умови правильного розрахунку та встановлення несучої конструкції.
Захист IP68 та електрична безпека
Розподільна коробка панелі має ступінь захисту IP68, що важливо для фотоелектричного обладнання, яке постійно перебуває під впливом атмосферних умов. Для електричних з'єднань використовуються кабелі перерізом 4 мм² і роз'єми MC4.
Панель має три байпасні діоди. Вони допомагають обмежувати вплив затінених ділянок на роботу відповідних частин модуля та забезпечують коректніше проходження струму в різних умовах освітлення.
Максимальний номінал послідовного запобіжника становить 25 А, а максимальна системна напруга - 1500 В DC. При створенні СЕС ці параметри необхідно враховувати разом із характеристиками інвертора, кабелів, захисної апаратури та монтажних компонентів.
Захист від затінення та нерівномірного освітлення
На практиці сонячні панелі не завжди отримують однакову кількість сонячного випромінювання. Часткове затінення може виникати через дерева, димарі, вентиляційні конструкції, сусідні будівлі або елементи даху. Для фотоелектричної системи важливо правильно розміщувати модулі та враховувати можливі джерела тіні протягом дня.
Конструкція модуля з байпасними діодами допомагає зменшувати вплив локального затінення на відповідні частини панелі. Водночас повністю уникнути втрат через затінення можна лише правильним проєктуванням СЕС, вибором орієнтації та розподілом панелей за MPPT-входами інвертора.
Застосування LONGi Solar Hi-MO X10 Explorer 485 Вт
Модель LR7-54HVH-485M підходить для різних типів фотоелектричних систем. Потужність 485 Вт дозволяє використовувати панель як у невеликих домашніх проєктах, так і в масштабніших сонячних електростанціях.
- домашні сонячні електростанції;
- мережеві СЕС для вироблення електроенергії;
- автономні системи електроживлення;
- гібридні системи з акумуляторними батареями;
- резервне електроживлення будинку;
- комерційні сонячні електростанції;
- промислові фотоелектричні установки;
- наземні сонячні електростанції;
- дахові системи генерації;
- енергетичні комплекси з накопиченням електроенергії.
Переваги сонячної панелі LONGi LR7-54HVH-485M - висока номінальна потужність 485 Вт;
- ККД до 23,8%;
- монокристалічні комірки у конфігурації 108 елементів;
- технологія HPBC серії Hi-MO X10 Explorer;
- потужність 369 Вт за умов NOCT;
- максимальна системна напруга 1500 В DC;
- робоча температура від -40 до +85 °C;
- низький температурний коефіцієнт Pmax -0,26%/°C;
- розподільна коробка IP68;
- три байпасні діоди;
- загартоване скло 3,2 мм;
- анодована алюмінієва рама;
- сумісні роз'єми MC4;
- помірна вага 21,6 кг;
- габарити 1800×1134×30 мм.
Компактна панель для систем із обмеженою площею
Однією з практичних переваг LONGi LR7-54HVH-485M є співвідношення потужності та площі. Модуль розміром 1800×1134 мм видає 485 Вт за стандартних умов тестування. Це особливо актуально для дахів приватних будинків, комерційних будівель та інших об'єктів, де немає можливості безмежно збільшувати площу сонячного поля.
При однаковій доступній площі більш потужні модулі дозволяють сформувати більшу встановлену потужність СЕС або досягти потрібної потужності меншою кількістю панелей. При цьому остаточний вибір залежить від площі монтажу, несучої здатності конструкції, конфігурації даху та електричних параметрів інвертора.
На що звернути увагу перед встановленням
Перед купівлею та монтажем LONGi Solar Hi-MO X10 Explorer LR7-54HVH-485M необхідно перевірити сумісність панелі з обраним сонячним інвертором. Особливу увагу слід приділити максимальній напрузі DC, робочому діапазону MPPT, допустимому струму входу та кількості модулів у послідовному стрингу.
Також важливо врахувати орієнтацію панелей, кут нахилу, можливе затінення, напрямок прокладання кабелів і характеристики монтажної системи. При формуванні стрингів потрібно розраховувати напругу не тільки за стандартних умов, а й з урахуванням зміни температури навколишнього середовища.
LONGi Solar Hi-MO X10 Explorer LR7-54HVH-485M 485 Вт - це сучасна монокристалічна сонячна панель для тих, хто хоче отримати високу потужність із доступної площі та сформувати продуктивну фотоелектричну систему. ККД 23,8%, технологія HPBC, 108 комірок, максимальна системна напруга 1500 В, захист IP68, міцна конструкція та широкий температурний діапазон роблять модель придатною для домашніх, комерційних, промислових і автономних СЕС. Перед монтажем необхідно правильно розрахувати конфігурацію стрингів і переконатися у сумісності панелі з інвертором та іншими компонентами сонячної електростанції.
